实亿国际 三端稳压器结构:
L7805三端稳压器由恒流源、放大电路、调整管三部分组成。

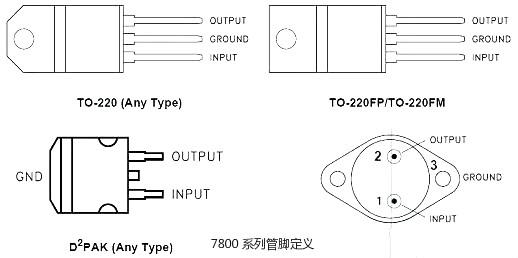

实亿国际 L7805三端稳压器当输入电压变动时，输出电压保持不变。L7805三端稳压器的1脚为输入端；2脚为公共端（接地负极端），3脚为输出端（输出VDD+5V直流电压）
常用的三端稳压器，一般使用的是TO-220封装，能提供DC5V的输出电压，应用范围广，内含过流和过载保护电路。带散热片时能持续提供1A的电流，如果使用外围器件，它还能提供不通的电压和电流。
7805是常用的三端稳压器件，顾名思义05就是输出电压为5v，还可以微调，7805输出波纹很小。

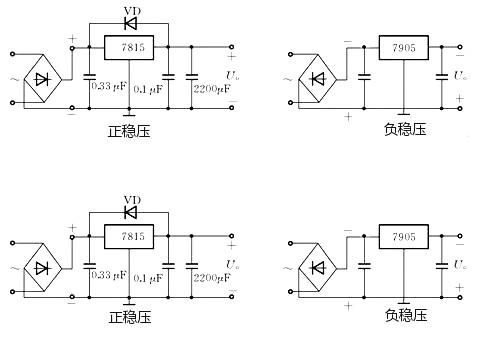

(1) 集成三端稳压器根据稳定电压的正、负极性分为78×××，79×××系列。附图给出了正、负稳压的典型电路。
实亿国际 〈正、负稳压7805电路〉
(2) 三端稳压器的型号规格和管脚分布。
实亿国际 例如：78M05三端稳压器可输出+5 V、0.5 A的稳定电压;7912三端稳压器可输出 12V、1A的稳定电压。

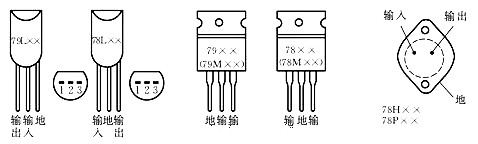

实亿国际 (3) 外形及管脚分布，如附图1-25所示。
实亿国际 由7805，7905，7812组成的特殊的线性稳压电源
实亿国际 如图所示为一种特殊的电源电路。该电路虽然简单，但可以从两个相同的次级绕组中产生出三组直流电压：+5V、-5V和+12V。其特点是：D2、D3跨接在E2、E3这两组交流电源之间，起着全波整流的作用。
