主动PFC电路,有源PFC电路,工作原理详解-KIA MOS管
信息来源：本站 日期：2025-08-01
PFC功率因数校正，通过对输入电流的波形进行控制，使其与输入电压波形同步，提高功率因数，减少谐波含量，能够解决因容性负载导致电流波形严重畸变而产生的电磁干扰(EMl)和电磁兼容(EMC)问题。
PFC有两种主要类型，被动式PFC(无源PFC)以及主动式PFC(有源式PFC)。
主动式PFC采用有源电子元件，如MOSFET或IGBT等半导体开关器件，结合复杂的控制算法，以实时调整输入电流的波形，使其与输入电压波形尽可能一致，从而实现接近1的功率因数。
主动式PFC的优势包括高功率因数（通常高于0.9），较低的电网污染，以及更宽广的工作电压和负载范围。由于可以动态地调整输入电流的波形，主动式PFC特别适合对电网质量有严格要求的应用场景。

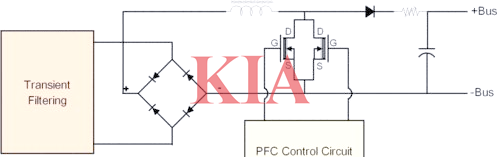

主动PFC电路图
主动式PFC电路的核心组件包括两个功率MOSFET开关管，它们通常被安装在一次侧的散热片上。为了便于理解，这些开关管被标记为S（源极）、D（漏极）和G（栅极）。此外，电路中还包含一颗PFC二极管，它采用与功率晶体管相似的封装技术，并同样被安置在一次侧散热片上，但需要注意的是，PFC二极管仅有两根针脚。
在PFC电路中，电感是电源中尺寸最大的，而一次侧的滤波电容则是主动式PFC电源一次侧部分最大的电解电容。此外，图中所示的电阻器为NTC热敏电阻，其电阻值会随温度变化而改变，与二级EMI中的NTC热敏电阻功能相似。
主动式PFC控制电路通常基于一颗IC整合电路，有时该整合电路还会负责控制PWM电路。这种整合电路被称为“PFC/PWM combo”。

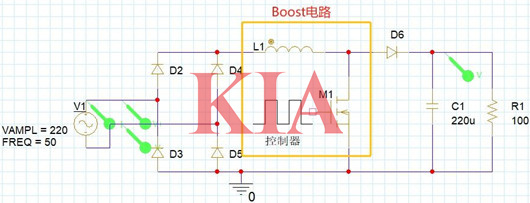

主动PFC电路原理图
有功补偿，有源PFC基本上可以完全的消除电流波形的畸变，电压和电流的相位可以控制保持一致，它可以基本上解决了功率因数、电磁兼容、电磁干扰的问题。校正思路就是如图所示，增加Boost电路，通过开关管的调节使得电流波形和电压波形保持基本同相位，从而解决EMC谐波问题，
