PFC功率因素校正分为无源和有源，无源PFC（也称被动式PFC），有源PFC（也称主动式PFC)。
无源PFC一般采用电感补偿方法使交流输入的基支电流与电压之间相位差减小来提高功率因数，但无源PFC的功率因数不是很高，只能达到0.7~0.8；有源PFC由电感电容及电子元器组成，体积小，可以达到很高的功率因数，但成本要高出无源PFC一些。
被动式PFC电路

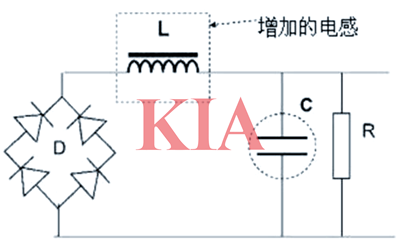

被动式PFC有两种类型：电感补偿式，在整流桥堆和滤波电容之间加入一个电感（适当选取电感量），其工作原理是利用电感减小交流输入的基波电流与电压的相位差，从而提高功率因数；
填谷电路式，其工作原理是利用整流桥后面的填谷电路来增大整流管的导通角，通过填平谷点，使输入电流从尖峰脉冲变为接近于正弦波的波形，该电路与电感补偿式相比，具有电路简单的优点，功率因数补偿效果好。
无源pfc电路图
无源PFC，即不含晶体管等有源器件的校正电路，主要由二极管、电阻、电容和电感等无源器件构成。

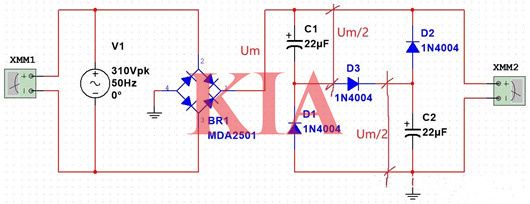

填谷式无源PFC电路
填谷式电路或填谷电路，是一种低成本的被动式(无源)功率因数修正电路。
市电经一个基本桥式全波整流器以后转换为脉动的直流电，此时电容器C1和C2是相当于串联的，单个电容器承受的电压为整流后电压峰值的一半，在C1正接线端和C2负接线端之间加上电压，电容器的充电电流流经串联在C1和C2之间的二极管D3，直到C1和C2充满电以后，其中二极管D1和D2此时起隔离作用。
当电压从脉动直流电压的谷值往峰值上升时，电容器充电。而当电压从脉动直流电压的峰值往谷值下降时，输出电压Uout将会随之下降，而此时电容器C1、C2开始分别通过各自的二极管D1、D2放电，回填输出电压Uout使其保持在脉动直流电压峰值(亦即C1和C2的串联时充满电的电压值)，此时二极管D3就起到了隔离作用。
电容器C1和C2是以串联的方式充电，以并联的方式放电，C1和C2的电容量相等。忽略二极管的影响，脉动直流输出电压在Um/2～Um之间。
这种滤波电容的充放电方式使得整流桥二极管的导通角增大，而使得原为脉冲尖峰波形的电流可以变为接近于正弦波的电流波形，从而达到修正功率因数之目的。但是由于两个电容并联放电，放电电压仅为峰值电压的一半，整个PFC输出电压较低。另外其输出电压脉动成分较高，纹波大，仅适用于小功率LED照明电源。有些电路D1还会串联一个电阻，用以防止浪涌电流及电磁干扰(EMI)。
