OTL (Output Transformer Less)，无输出变压器。otl功率放大器就是没有输出耦合变压器的功率放大器。otl功率放大器采用输出端耦合电容取代输出耦合变压器。
otl功率放大器电路
OCL电路采用直接耦合方式，低频特性好，但必须用两路电源供电，这为整个电路的设计带来了不便。

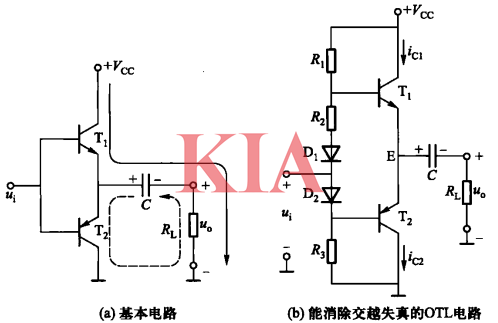

OTL电路采用射极输出形式，为互补电路，其输出与负载用电容耦合，设T1和T2特性理想对称，且忽略导通电压UBE。在静态时，功放管的基极电位和射极电位均为Vcc/2，耦合电容两端电压Uc也为Vcc/2，两只管子均截止。

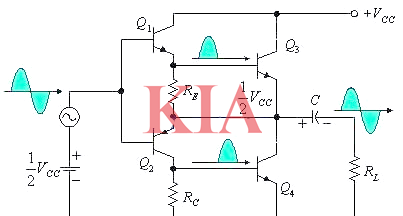

半对称互补OTL放大电路图
这种电路结构特点在于功率级常采用B类SEPP.OTL功率放大电路，以充分利用其高功率特性。然而，在追求完美音质的道路上，A类放大电路因其不失真特性而备受推崇。尽管如此，受限于三极管散热和电源容量，A类放大电路的应用相对较少。在PP电路中，虽然输出电路产生的偶次高谐波可相互抵消，但主放大器推动PP电路中的A类驱动级时仍会产生二次高谐波，因此高谐波问题依然不容忽视。为了解决这一问题，B类PP电路通过稳定偏压的设计来有效减少交叉失真，从而提升音质。

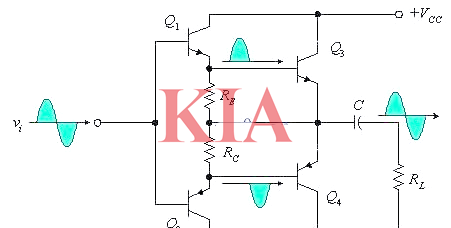

全对称互补OTL放大电路图
这种电路结的构特点在于采用全对称的互补设计，旨在实现更高的放大效率和更低的失真度。然而，与半对称电路类似，全对称互补OTL放大电路也面临着高谐波问题的挑战。设计需要精心调整电路参数，以确保输出信号的纯净和高质量。
