24V开关电源，通过电路控制开关管进行高速的道通与截止，将直流电转化为高频率的交流电提供给变压器进行变压，从而产生所需要的一组或多组电压。
工作原理：
1.交流电源输入经整流滤波成直流;
2.通过高频PWM（脉冲宽度调制）信号控制开关管，将那个直流加到开关变压器初级上;
3.开关变压器次级感应出高频电压，经整流滤波供给负载;

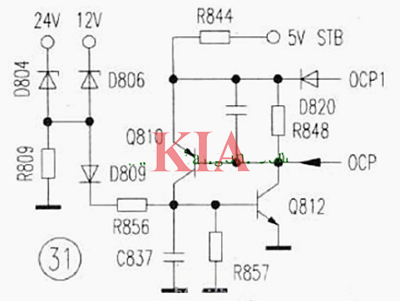

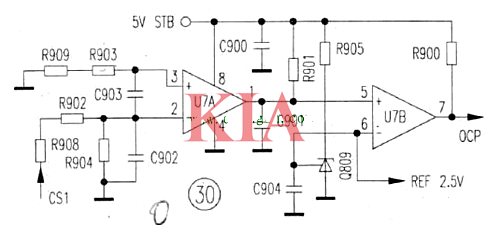

4.输出部分通过一定的电路反馈给控制电路，控制PWM占空比，以达到稳定输出的目的。
电路以UC3842振荡芯片为核心，构成逆变、整流电路。

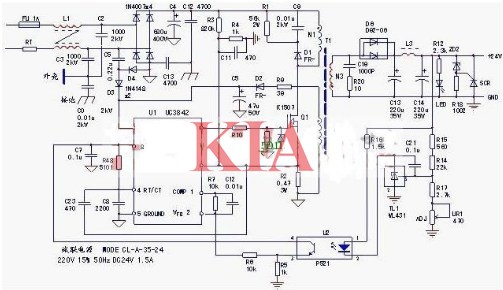

AC220V电源经共模滤波器L1引入，能较好抑制从电网进入的和从电源本身向辐射的高频干扰，交流电压经桥式整流电路、电容C4滤波成为约280V的不稳定直流电压，作为由振荡芯片U1、开关管Q1、开关变压器T1及其它元件组成的逆变电路。
