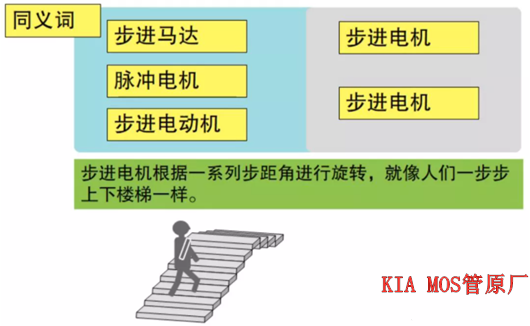

步进电机是将电脉冲转化为角位移或线位移的开环控制电机，又称为脉冲电机。在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响。当步进驱动器接收到一个脉冲信号时，它就可以驱动步进电机按设定的方向转动一个固定的角度，称为“步距角”。
步进电机的旋转是以固定的角度一步一步运行的，可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的，同时可以通过控制脉冲频率，来控制电机转动的速度和加速度，从而达到调速的目的。
步进电机是通过脉冲信号来进行控制，每输入一个脉冲信号，步进电机前进一步。步进电机旋转的步距角，是在电机结构的基础上等比例控制产生的，如果控制电路的细分控制不变，那么步进旋转的步距角在理论上是一个固定的角度。

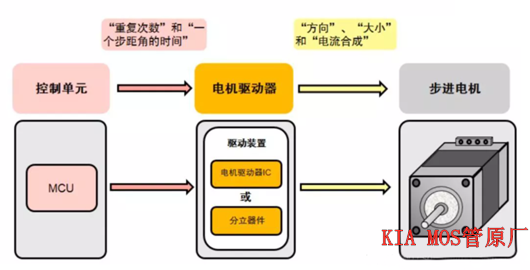

接收控制系统发出的弱电脉冲信号，将其转换并放大为强电电流信号，按特定顺序轮流驱动步进电机的各相绕组，从而精确控制电机转子的步进角度和转速。
信号输入：
驱动器接收来自控制器（如单片机、PLC、运动控制卡）发出的脉冲（PUL）信号和方向（DIR）信号。
脉冲信号(PUL/Pulse)：每个脉冲对应电机转过一个基本步距角（或细分后的步距角）。脉冲频率决定电机转速。
方向信号(DIR/Direction)：高电平或低电平信号，指示电机应顺时针或逆时针旋转。
有些驱动器还有使能信号(EN/Enable)，用于开启/关闭驱动器输出，让电机转子自由转动或保持位置。
信号处理(脉冲分配器/环形分配器)：
驱动器内部的逻辑电路根据接收到的脉冲数量和方向信号，计算出当前应激活（通电）哪一相（或多相）绕组。
它按照预设的相序逻辑（如单相、双相、1-2相励磁，或更复杂的微步序列表）循环切换各相的导通状态。
这是决定转子旋转方向和步进模式（整步、半步、微步）的关键部分。
功率放大(驱动电路)：
处理后的逻辑指令被送到功率放大电路（通常是H桥或半H桥结构）。
功率电路从电源（通常为直流，如24V,48V）获取能量。

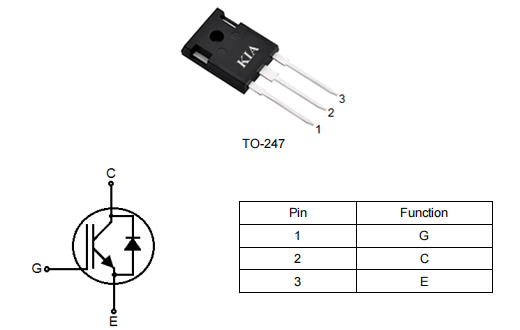

功率器件（如MOSFET管、IGBT）在驱动信号的控制下快速导通和关断。
核心作用是将微弱的控制信号电压/电流放大到足够驱动步进电机绕组所需的强电流（通常几安培到十几安培）。
电流控制：
这是驱动器性能的关键技术。
步进电机是电流驱动型设备，其输出转矩主要取决于绕组内的电流大小（而非电压）。
驱动器需要精确控制流经每个绕组的电流，使其达到目标值并保持稳定（尤其在高速时）。常用技术有：
恒压驱动（已被淘汰或仅见于超低成本）：简单地在绕组上施加固定电压，电流由绕组电阻和反电动势决定，性能差。
斩波恒流驱动：这是目前主流的控制方式（如L/R驱动和更先进的PWM斩波恒流）。
驱动器持续检测绕组中的实际电流（通常通过小采样电阻）。
将实测电流与目标电流（由驱动器的电流设定拨码、电位器或通讯设置决定）进行比较。
如果实测电流低于目标值，功率管导通，电流上升。
如果实测电流达到或超过目标值，功率管迅速关断（斩波），电流开始下降（通过绕组电感释放能量或续流回路）。
功率管根据比较结果高频地（几十kHz）开关，通过调节导通时间占空比（PWM），使绕组电流平均值稳定在目标值附近。这能大幅提升高低速转矩，并显著减少电机发热。
供给步进电机：
功率放大级产生的高功率电流按照处理好的相序逻辑，通过驱动器的输出端口（A+,A-,B+,B-等）连接到步进电机对应的相绕组上。
各相绕组按顺序通电/断电（或改变电流大小和方向），产生旋转磁场。
步进电机的转子（通常是永磁体或有齿结构）被磁场吸引，按步转动一个微小角度（步距角），试图与定子磁极对齐。
细分驱动（可选但常见）：
现代步进驱动器普遍具备细分功能。
原理：通过对每相绕组中的电流进行更精细的、阶梯状的量化控制（不仅是通/断，而是设定多个中间电流值），产生微步进状态。
效果：把一个完整的基本步距角（如1.8度）细分成多个更小的微步（如2,4,8,16,32,64,128,256甚至更多）。这样，转子能在每个微步信号下转动基本步距角的1/N（如1.8°/8=0.225°）。
优点：大幅提高运行平稳性、减少振动和噪声、提升低速分辨率、改善部分中间位置定位精度。

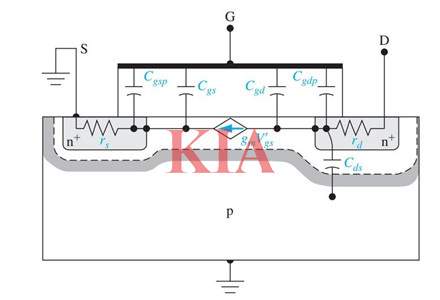

功率放大与控制：MOS管通过快速开关实现电流通断控制，将微控制器发出的脉冲信号转换为驱动步进电机所需的电流脉冲。
电流与过载保护：具备过载保护功能，当系统出现过流或异常时，可迅速切断电路，防止电机或驱动系统损坏。同时通过调节导通状态实现电流精细化控制，优化电机力矩与效率。
效率与稳定性提升：低压MOS管在高频驱动场景下能减少能量损耗，配合步进电机的脉冲控制特性，显著提高系统的响应速度与定位精度，适用于数控机床、自动化设备等高精度场景。
