电动车控制器mos管

MOS管是由栅极、源极和漏极构成的三端器件，通过栅极电压控制源漏极间电流通断。在电动车控制器中多采用N沟道增强型MOS管，其导通电阻低、开关速度快的特点适合高频大电流场景。

电动车控制器中的MOS管通过栅极电压控制电流通断，配合PWM信号实现电机调速和电子换相，其工作状态直接影响电机功率输出和系统稳定性。

工作原理：

1.栅极调控机制

当栅极电压高于阈值时形成导电沟道，源漏极导通（如12V驱动）。·栅极电压低于阈值时沟道消失，源漏极截止（如0V关闭）。

2.PWM控制逻辑

控制器通过调整脉宽调制信号（PWM）占空比，控制MOS管导通时间比例。

占空比越大，电机获得的平均电压越高，转速越快（如50%占空比对应半速运行）。

3.桥式电路配置

6个MOS管组成三相全桥拓扑，形成A/B/C三相桥臂。

按照特定时序交替导通（如VT1→VT4→VT6），驱动电机完成120度电子换向。

电动车控制器工作原理

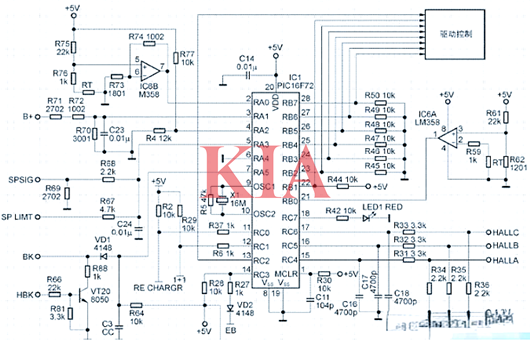

电动车无刷控制器包括单片机主控电路、功率管前级驱动电路、电子换向器、霍尔信号检测电路、转把信号电路、欠电检测电路、限流/过流检测电路、刹车信号电路、限速电路以及电源电路等多个部分。

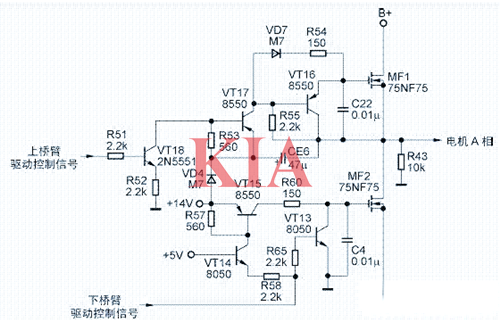

在无刷电机控制器中，电子换向器由6个功率MOSFET管组成。这些MOSFET管（如VT1、VT4等）分别构成无刷电机各相绕组的桥臂。需要注意的是，在同一桥臂中，上下两管不能同时导通，否则可能导致管子烧坏。

6只功率MOSFET管按照特定的顺序依次导通，这就能实现无刷电机A、B、C三相绕组的轮流通电，从而满足换相要求，确保电机正常运转。在电动车无刷电机控制器中，这6只功率管可以采用二二通电方式或三三通电方式。二二通电方式是指每一瞬间有两只功率管同时通电，而三三通电方式则是每一瞬间有三只功率管同时通电。

对于二二通电方式，功率管的通电顺序必须严格按照VT1、VT2；VT2、VT3；VT3、VT4；VT4、VT5；VT5、VT6；VT6、VT1的顺序进行，这样才能保证电机的正常运转。而对于三三通电方式，功率管的通电顺序则需遵循VT1、VT2、VT3；VT2、VT3、VT4；VT3、VT4、VT5；VT4、VT5、VT6；VT5、VT6、VT1；VT6、VT1、VT2的次序，同样地，这样才能确保电机的稳定工作。
