开关稳压电源通过高频开关管周期性通断，配合储能元件实现能量转换与电压调节，其利用脉冲宽度调制（PWM）或脉冲频率调制（PFM）技术动态控制开关占空比以稳定输出电压。

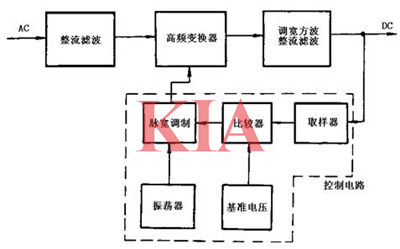

开关稳压电源的基本电路框图：
交流电压经整流电路及滤波电路整流滤波后，变成含有一定脉动成份的直流电压，该电压进入高频变换器被转换成所需电压值的方波，最后再将这个方波电压经整流滤波变为所需要的直流电压。
自激式开关稳压电源电路
这是一种利用间歇振荡电路组成的开关电源，也是目前广泛使用的基本电源之一。

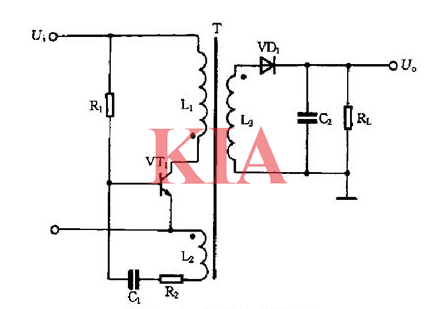

当接入电源后在R1给开关管VT1提供启动电流，使VT1开始导通，其集电极电流Ic在L1中线性增长，在L2 中感应出使VT1 基极为正，发射极为负的正反馈电压，使VT1 很快饱和。与此同时，感应电压给C1充电，随着C1充电电压的增高，VT1基极电位逐渐变低，致使VT1退出饱和区，Ic 开始减小，在L2 中感应出使VT1 基极为负、发射极为正的电压，使VT1 迅速截止，这时二极管VD1导通，高频变压器Ｔ初级绕组中的储能释放给负载。在VT1截止时，L2中没有感应电压，直流供电输入电压又经R1给C1反向充电，逐渐提高VT1基极电位，使其重新导通，再次翻转达到饱和状态，电路就这样重复振荡下去。这里就像单端反激式开关电源那样，由变压器Ｔ的次级绕组向负载输出所需要的电压。
自激式开关电源中的开关管起着开关及振荡的双重作从，也省去了控制电路。电路中由于负载位于变压器的次级且工作在反激状态，具有输入和输出相互隔离的优点。这种电路不仅适用于大功率电源，亦适用于小功率电源。
12V稳压电源电路图

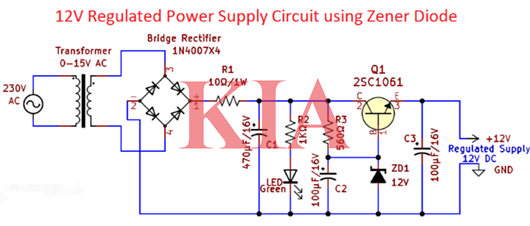

使用齐纳二极管构建12伏稳压电源电路非常简单，首先需要使用降压变压器提供至少 15V 交流电，然后使用桥式整流器模块或四个 1N4007 二极管电桥布置将交流电源转换为直流电。然后这个直流电源经过电容 C1 和LED滤波表明电源存在。
电阻器R3和电容器C2串联在正极线和负极线之间，为晶体管Q1提供VBC电源。 R3 电阻器的值对流向 Q1 (IB) 基极端子的电流有影响。晶体管基极端子与反向偏置 12 伏齐纳二极管连接。该 ZD1 在晶体管基极提供恒定电压（齐纳击穿）并负责调节输出电压。通过改变齐纳二极管，我们可以得到不同电压电平的调节器。
